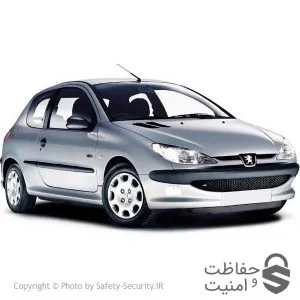

آموزش نصب دزدگیر و پاور پژو 206 و رانا مدل 1390 به پایین

آموزش نصب دزدگیر و پاور پژو 206 و رانا مدل 1390 به پایین

در این ساعت گروه حفاظت و امنیت برای شما دوستان و همراهان گرامی نحوه سیم‌بندی و آموزش نصب دزدگیر و پاور پژو 206 و رانا مدل 1390 به پایین را تهیه و تدوین کرده است. با ما در ادامه مطلب همراه باشید…

آموزش نصب دزدگیر و پاور پژو 206 و رانا مدل 1390 به پایین

شماتیک سوکت‌های روی BSI(برعکس بودن شماره‌ها برای مطابقت با نقشه‌های الکترونیکی 206 هستش)
شماتیک سوکت‌های روی BSI (برعکس بودن شماره‌ها برای مطابقت با نقشه‌های الکترونیکی 206 هستش)

تصاویر نصب

مخصوص اعضا، کلیک کنید!

مخصوص اعضا، کلیک کنید!

نحوه راه‌اندازی شاسی لادری آنی برای درب‌های جلو

نکات نصب

  1. تحریک لادری درب‌ها به صورت مخصوص اعضا، کلیک کنید! و پالس مخصوص اعضا، کلیک کنید! است. برای راه‌اندازی لادری نیز باید از یک عدد دیود 4007 استفاده نمایید. به این ترتیب که سیم لادری را بعد از ردیابی باید بچینید. سمت خط دار دیود را به سمت مخصوص اعضا، کلیک کنید!، و سمت بدون خط دیود را به سمت مخصوص اعضا، کلیک کنید! متصل کنید. لادری دزدگیر را نیز از مخصوص اعضا، کلیک کنید! بگیرید.
  2. اگر اجباراً از لادری آنی استفاده کردید، بجز لادری‌های دو درب جلو، باید برای هر کدام از لادری‌های آنی دیگر از یک دیود استفاده نمایید.
  3. تحریک لادری صندوق عقب دارای پالس مخصوص اعضا، کلیک کنید! است.
  4. برای اتصال سیم ACC دزدگیر حتما از یک مخصوص اعضا، کلیک کنید! استفاده نمایید. به این ترتیب که مخصوص اعضا، کلیک کنید! نیز به بدنه سیم خودرو متصل گردد.
  5. برای قفل و باز کردن درب‌ها باید سیم تحریک باز درب‌ها و سیم تحریک قفل درب‌ها را مطابق تصویر بالا قطع کنید. سپس (در دزدگیرهای چینی) سیم مخصوص اعضا، کلیک کنید! به سیم‌های سمت مخصوص اعضا، کلیک کنید! متصل شود و سیم مخصوص اعضا، کلیک کنید! به سیم‌های سمت مخصوص اعضا، کلیک کنید! متصل شود و سیم‌های مخصوص اعضا، کلیک کنید! نیز به مخصوص اعضا، کلیک کنید! متصل گردد.
  6. پاور ویندوز این مدل 206 هم به صورت مخصوص اعضا، کلیک کنید! و مخصوص اعضا، کلیک کنید! نصب می‌شود. محل سیم‌های شیشه‌ها برای نصب پاور ویندوز، مخصوص اعضا، کلیک کنید! می‌باشد.
  7. شاد باشید…
206 SD - Trunk
نحوه پیشنهادی نصب پمپ صندوق‌پران روی مدل‌های SD ماشین 206 – (ارسالی توسط کاربران)



با تشکر از استاد احسان ابراهیمی

لینک‌های پیشنهادی

آموزش نصب سوکت فابریک دزدگیر پژو 206 و رانا مالتی‌پلکس EcoMux
آموزش نصب دزدگیر و پاور پژو 206 و رانا مالتی‌پلکس EcoMux
آموزش نصب دزدگیر پژو 206 و رانا مالتی‌پلکس Continental
آموزش نصب دزدگیر و پاور پژو 206 مالتی‌پلکس BCM

300×100
Ad1 728×90 نتیجه تبلیغات مناسب، فروش بیشتر| می‌باشد...
Ad1 728×90

مطالب پیشنهادی

آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش راه‌اندازی سیم‌های قفل مرکزی انواع دزدگیر
آموزش جامع نصب پاور ویندوز، قسمت اول
آموزش جامع نصب پاور ویندوز، قسمت اول
معرفی جامع دیود
معرفی جامع دیود
راه‌اندازی و استفاده از ردیاب آهن‌ربایی DNO-V8 – ردیاب خودرویی و شخصی
راه‌اندازی و استفاده از ردیاب آهن‌ربایی DNO-V8 – ردیاب خودرویی و شخصی
آموزش نصب دزدگیر لیفان 520
آموزش نصب دزدگیر لیفان 520
آموزش نصب دزدگیر 206 تیپ 1 با کامپیوتر فرانسه
آموزش نصب دزدگیر 206 تیپ 1 با کامپیوتر فرانسه
آموزش نصب دزدگیر پژو 2008
آموزش نصب دزدگیر پژو 2008
آموزش کد دهی گیرنده پراید برند سیلکون
آموزش کد دهی گیرنده پراید برند سیلکون
آموزش تعریف ریموت فابریک پراید طرح شماره یک
آموزش تعریف ریموت فابریک پراید طرح شماره یک
سنکرونیزه سوئیچ 206
سنکرونیزه سوئیچ 206
آموزش نصب دزدگیر و پاور دنا مالتی‌پلکس SMS
آموزش نصب دزدگیر و پاور دنا مالتی‌پلکس SMS
جدول نرم افزاری دزدگیر مدل‌های 110، 120 و 125 ماجیکار
جدول نرم افزاری دزدگیر مدل‌های 110، 120 و 125 ماجیکار
سیستم ایموبیلایزر در خودروی سوزوکی
سیستم ایموبیلایزر در خودروی سوزوکی
آموزش نصب دزدگیر تویوتا پرادو دو درب و چهار درب
آموزش نصب دزدگیر تویوتا پرادو دو درب و چهار درب
آموزش نصب دزدگیر هیوندای توسان طرح قدیم
آموزش نصب دزدگیر هیوندای توسان طرح قدیم
آموزش تعریف ریموت دزدگیر، طرح شماره نُه
آموزش تعریف ریموت دزدگیر، طرح شماره نُه
راهنمای عیب‌یابی و رفع عیب پخش خودرو تندر 90
راهنمای عیب‌یابی و رفع عیب پخش خودرو تندر 90
آموزش نصب دزدگیر و پاور کامیونت ایسوزو 6 و 8 تن
آموزش نصب دزدگیر و پاور کامیونت ایسوزو 6 و 8 تن
آموزش نصب دزدگیر و پاور سمند مدل 1390 و 1391 مالتی‌پلکس Continental
آموزش نصب دزدگیر و پاور سمند مدل 1390 و 1391 مالتی‌پلکس Continental
آموزش نصب دزدگیر هیوندای جنسیس 2013
آموزش نصب دزدگیر هیوندای جنسیس 2013
آموزش تعریف ریموت دزدگیر MAGIC EASY
آموزش تعریف ریموت دزدگیر MAGIC EASY
آموزش تعریف ریموت دزدگیر GenX
آموزش تعریف ریموت دزدگیر GenX
آموزش نصب دزدگیر و پاور لیفان 620 سری اول
آموزش نصب دزدگیر و پاور لیفان 620 سری اول

85 نظر برای "آموزش نصب دزدگیر و پاور پژو 206 و رانا مدل 1390 به پایین"

سلام اقاجوادی باتشکر از سایت خوبتون اگه میشه نحوه ی نصب دیود برای ای سی سی ولادریو نقششو برام بفرستید ممنون ماشین ۲۰۶مدل ۸۸

توی این مدل از ماشین کافیه برای لادری و acc کافیه از بدنه سیم مربوطه یک دیود 4007 به نحوی سمت خط دار دیود به سمت دزدگیر باشه، متصل بشود.

جناب جوادی واقعا که خیلی لذت بردم از تمامی مباحث فقط اگه زحمت نبود تصاویر هم میتونه خیلی بیشتر کمکمون کنه

سلام میشه لطفا بهم واضح بگید که چه سیمی رو کجای دیود باید بزنم. متوجه نمیشم ..ممنون میشم اگه به رنگ سیم بهم بگید..

سلام جناب هواشم
باید سر راه چراغ سقف یه دیود بزارید تا از چراغ سقف پالس اضافی بر نگرده…

سلام
کسی از دوستان واسه 206 مدل زیر90 روش تک سیمی بلد ه؟ یا باید پمپ بست

جناب جوادی سلام و خسته نباشید. میشه سوکت فابریک هم توضیح بدید ممنون

جناب جوادی سلام یه ماشین 206 مدل 86 اوردن واسه نصب دزدگیر همه چی را اوکی نصب کردم فقط مونده سیم کلید لا دریکه تو ستون سمت چپ شیشه جلو سه تا سیم به رنگ زرد و سبز که چک کردم منفی بدنه است و سیم نارنجی که زمانی که سوئیچ ماشین روشنه برق تاخیری داره و یه سیم قهوه ای هم هست که زمانی که درها رو با قفل مرکزی فابریک باز کنی برق تاخیری داره اما اگر با کلید باز کنی لامپ سقف روشن نمیشه یعنی اگر از بیرون ماشین سوئیچ بندازی درو باز کنی اژیر به صدا در نمیاد مشکل کجاست؟؟؟؟؟

همون سیم تاخیری آخری مربوط به درب هاست که باید از اون استفاده بشه.
برای مشکل هم دزدگیر رو که قفل کنید بعد یک دقیقه درب رو باز کنید، اگه لادری ها سالم باشه باید ماشین آژیر بکشه…

اقای جوادی درب عقب را که باز میکنی لامپ سقف روشن میشه و اژیر میزنه و درب جلو فقط دیجیتال روشن میشه دیجیتال در هر دو درب میزنه mod eco

سلام امروز دستگاه مجیکار رو 206 مدل پایین نصب کردم هر کار میکنم رو رزو نمیره دزدگیر فعال سویچ باز میشه دستگاه آژیر نمیکشه

با سلام من دزدگیری وصل کردم که لادری مثبت نداشت و مجبور بودم رله ببندم که خروجی لادری منفی بشه ولی مشکل اینه که وقتی در بسته میشه رله صدا بدی میده …حتی رله هم عوض کردم واز رله های داخل کیت دزدگیر استفاده کردم ولی باز نشود چه راه حلی پیشنهاد میکنین برای رفع صدا ..با سپاس

با سلام خدمت اساتید نحوه کددهی دزدگیر tld تی ال دی تصویری را میخواستم

سلام

نحوه کددهی به ریموت دزدگیر TLD تصویری:
1. درب باز
2. سوئیچ باز
3. سه بار شاسی ریست
4. شاد باشید…

سلام خدمت اساتید من یه دزدگیر روی ۲۰۶ نصب کردم وقتی درها رو میبندی باز هم چند تا راهنما میزنه راهی داره درست بشه

سلام…..قسمت توضیحات..گفتین..ب لی Acc. از دیود استفاده کنیید..به نحوی که سمت خط دار دیود..به دزدگیر و سمت بدون خط ..به بدنیه سیم.؟!اینجا بدنیه سیم منظور چیه…ممنون از سایت خوبتون

سلام
منظور از بدنه سیم یعنی این که سیم رو قطع نکنید، فقط پوسته اون رو لخت کنید و سیم رو متصل کنید.

سلام رو همین مدل ۲۰۶ دزدگیر بستم سیم برق رو هم به همینی که بالا تو عکس هست وصل کردم ولی اتفاقی سیم برق دزدگیر به بدنه خورد و جرقه زد و دیگه تو تین سیم برق نیومد فیوز رو کامپیوترم چک کردم همش سالم بود ولی دیگه ماشین بوق نمیزنه و چراغ جلو ها با راهنما ها خاموش نمشین هرکی میتونه راهنمایی کنه ممنون

بسار عالی. مهندس عزیز یه سوال برای اینکه بخوایم شاسی لای دربواز ستون بگیریم ومنفیش کنیم میتونیم با رله اینکارو بکنیم یا جواب نمیده.
من یک با بدون دیود خواستم برقو برگردونم رلم قرقر کرد.

سلام جناب محوی عزیز
برای تبدیل تحریک مثبت چراغ سقف 206 به منفی با رله، نباید به صورت مستقیم از رله استفاده کرد. چون موقع روشن یا خاموش شدن چراغ سقف به صورت تدریجی این کار انجام می‌شود و در مقطع زمانی کوتاهی باعث قرقر کردن رله میشه…

سلام بنده عضو جدید سایت هستم و البته تازه کار میخواستم بدونم این ک نوشتین لادری دربها مثبت هست و لادری صندوق منفی دقیقا کدوم سیم های دزدگیر چینیو باید متصل کنیم ؟ سیم ابی دزدگیر به در ها وسیم سبز دزدگیر به صندوق؟؟؟

سلام
به جمع ما خوش اومدین جناب حاجی محمدی
توی دزدگیرهای چینی، سیم سبز لادری مثبت و سیم آبی لادری منفی هستش.

سلام اقای جوادی راهی هست که وقتی لادری رو با رله منفی میکنیم قرقر نکنه .دزدگیر تحریک لادری مثبت ازکار افتاده مجبورن از لادری منفی باید استفاده کنم

باعرض سلام
ببخشید من برای سیم لادری ازهمون سیم کنار ستون استفاده کردم و به وثبت یعنی سیم سبز ولی بازم باعث تداخل تورله وقرقرکردن میشه
البته ازدیود استفاده نکردم.میشه از همون باشه؟؟

سلام
به اگه دستگاهتون تایم تاخیری لادری داشته باشد به احتمال زیاد بخاطر استفاده نکردن از دیود می‌باشد

سلام و عرض احترام خدمت استاد گرامی
لطفا نحوه نصب پاورویندو دو و چهار کانال ۲۰۶ مدل ۹۰ رو لطف بفرمایین

سلام مجدد اقای جوادی مخلصم ممنون یعنی باید تا عقب ماشین سیم منفی رو ببرم یا همون جا سیم صندوق هست ک متصل کنم؟؟؟

سلام. میخواستم بپرسم به چه دلیل باید در های جلو از لادری روکار استفاده کنیم . ممنون از سایت عالیتون

سلام جناب صفا خلفی عزیز
راحت میشه از سیم چراغ سقف برای تحریک لادری همه درب‌ها استفاده کرد. اما گاهاً دزدگیر ما (سیم لادری‌اش) تایم تاخیر نداره ولی چراغ سقف 206 تایم تاخیر داره (یعنی بعد از بستن درب‌ها تا 40 ثانیه روشن میمونه) که همین موضوع باعث میشه دزدگیر بدون تایم با چراغ سقف خطا بزنه.

سلام مهندس نقشه نصب دزدگیر پژو 206 تیپ یک به چه صورته؟

سلام خسته نباشید
جناب حضرتی توضیحاتی که در بالا گفته شده مربوط یه 206تیپ یک می‌باشد.

سلام ، با توجه به اینکه ما میتوانیم تحریک مثبت را از مسیر چراغ سقف بگیریم ،چرا باید از لادری استفاده کنیم؟

سلام خسته نباشید
بعضی از دزدگیرها تایم تاخیری چراغ سقف ندارد برای اتصال لادری ها به دزدگیر باید از لادری آنی استفاده کرد.

سلام،
تایم تاخیری واسه چی استفاده میشه؟ تحریک مثبت که به دزدگیر برسه دزدگیر عمل میکنه. نقش تایم تاخیری چیه؟

سلام مهندس یه ۲۰۶ مدل ۸۳ تیپ ۵ اوردن دزدگیر استیل میت روش نصبه موقع روشن بودن خودرو یه دفعه درهارو قفل میکنه
وموقع قفل درها به صورت اتوماتیک درهارو قفل نمی کنه به نظرتون از سیم accمی تونه باشه

سلام خسته نباشید
جناب پورعباس با توجه به چیزی که شما گفتین حالت قفل کودک دزدگیر فعال شده و بعد از قفل کردن درب ها به محض بسته شدن سوئیچ درب ها رو باز میکند.

این مورد اخری اشتباه شد موقعی که ماشینو خاموش می کنی ویادت میره درهارو قفل کنی خودش قفل نمیکنه

سلام خسته نباشید
جناب پورعباس پشت دستگاه استیل میت 4عدد جامپر هست که یکی از اون جامپرها برای فعال وغیرفعال کردن حالت قفل اتوماتیک می باشد که شما با تغییر جهت جامپر می توانید این حالت رو فعال کنید.

واقعا عالی ، من به شخصه به عنوان همکار با وجود شما احساس دلگرمی میکنم. قیمتا تون دیگه چقدر عالیه. چقدر دیر پیداتون کردیم

سلام جناب مهندس
رو دزدگیر تصویری ماشینم ،روی خود دستگاه یه کلید خاموش روشن کوچیک داره که تو توضیحاتش نوشه در حالت روشن، تایم خروجی قفل مرکزی ۴ ثانیه و در حالت خاموش نیم ثانیه
میخواستم بدونم کاربردش چیه؟

سلام جناب یغمایی
توی یه سری از ماشین‌ها قفل درب‌هاشون مثلاً پمپ بادی داره و نیاز به فرمان طولانی‌تری داره که باز و بسته بشه، از این آپشن استفاده میشه.

سلام دوباره
جناب مهندس جوادی، تو آموزش همین صفحه همون اول دوتا آدرس برق دائم دادین.جفتش لازمه استفاده بشه یا انتخابیه؟
واگر انتخابیه کدوم و ترجیح میدین؟
و اینکه فقط برا برق acc دیود بزاریم؟ بقیه برقا مثل دائم و برق ign دیود لازم ندارن؟

سلام جناب یغمایی
انتخابیه و بهتره از زیر سوئیچ (که آمپر بیشتری داره) استفاده کرد.
برای ACC هم اگه دزدگیر جدید نصب کنید، نیازی نیست ولی برای دزدگیرهای قدیمی بهتره که دیود بزارین، چون بعضاً دیده شده که خطا میزنه.

سلام جناب مهندس
۲۰۶ مدل پایین دارم که سیم کشی دزدگیرش یکم درهم برهم بود.
یه اشتراک ۳ ماهه گرفتم ازتون فقط برا ماشین خودم
یه نکته جالب که بهش برخوردم نصابی که دزدگیر و سالها قبل نصب کرده بود سیم لادری و به یه طریق دیگه نصب کرده بود
اولا که بجای سیم لادری مثبت دزدگیر از سیم لادری منفی اورده بود به پایه وسط یه ترانزیستور که شماره ترانزیستور و تراشیده بود.
یه منفی دائمم به پایه کناری و از اون پایه کناری دیگش هم اول یه مقاومت یه کیلو اهم وصل کرده بود به پایه ترانزیستور و از اون پایه دیگه مقاومت یه سیم وصل کرده بود به بدنه سیم لادری آبی رنگ زیر ستون کناری راننده
دزدگیرم تو این سالها از این بابت مشکلی نداشت
ولی من به روش شما از سیم لادری مثبت دزدگیر با یه دیود وصل کردم به سیم آبی ستون راننده و بدون هیچ مشکلی کار میکنه

حالا سوالم اینه چرا نصاب قبلی به این پیچیدگی کار کرده بود و از سیم لادری منفی با یه ترانزیستور و مقاومت و اتصال منفی و… ، استفاده کرده بود؟؟؟
ممنون میشم جواب بدین

سلام جناب یغمایی عزیز
از اعتماد شما بابت عضویت، سپاسگزاریم.
همیشه برای نصب سیستم‌ها و آپشن‌های برقی، بهترین روش روشی هستش که کمترین درگیری رو با سیستم خودرو داشته باشه. پس ما همیشه سعی داریم راحت‌ترین روش که به ماشین آسیب نزنه رو براتون ارائه بدیم.
بابت کار نصاب قبلی، احتمالاً ایشون متخصص ECU بودند و لادری آنی و منفی رو از روی کامپیوتر پیدا کردند و برای اینکه تداخل با سیستم ماشین پیش نیاد از ترانزیستور و مقاومت استفاده کردند. کارشون پر ریسک و قابل تقدیر هستش. در کل توی نصب دزدگیر مهم رسیدن به نتیجه است و زیاد راه رسیدن به نتیجه مهم نیست. اهمیتش فقط در باب آسیب نرسیدن به خودرو و افزایش سرعت نصب هستش.

خیلی ممنون از پاسخگویی و پشتیبانی عالیتون
واقعا جای تقدیر و تشکر دارین…
خیلی خوشحالم که با شما و سایتتون آشنا شدم
آرزوی موفقیت روزافزون دارم براتون🙏

سلام به همگی
مخصوصا آقا جوادیه عزیز
اگه سیمه لادریه ستون ایراد داشته باشه ما میتونیم با رله یکاری کنیم که موقع باز شدنه در چراغ سقفی هم روشن بشه؟؟

سلام
وقتتون بخیر
کار نشد نداره
میتونین با چهارتا دیود از لادری چهارتا درب انشعاب بگیرید و لادری دزدگیر و چراغ سقف رو راه‌اندازی کنید.

سلام مهندس وقتت بخیر
دزدگیر پاناتک ۵۰۱
روز ۲۰۶ تیپ ۵ موتور تیوفایو بسته
صاحب ماشین میگ چرا وقتی درب های ماشین باز دزدگیر مثل ریموت فابریک مانع قفل کردن نمیشه
و درب رو قفل میکنه؟

سلام جناب کریمی
دزدگیرهای جدید تایم تاخیر لادری دارند.
دزدگیرهای قدیم اینجوری نبود.
بهترین حالت اینه که برای دزدگیر از لادری آنی درب‌ها (هر درب به صورت مجزا با دو عدد دیود) بگیرید. این طوری اگر درب باز باشه و دزدگیر رو قفل کنید، بعد از دو دقیقه دزدگیر آژیر باز بودن درب‌ها رو به صدا درمیاره.

سلام و وقت به خیر
در دزدگیر بنده (as110چینی) تو دفترچه راهنماش سیم زرد برای خروجی قفل مرکز و سیم سبز هم خروجی قفل مرکز هستش
این سیم ها رو باید به کجا وصل کنم؟
سیم های نارنجی رو نوشته مثبت چراغ کوچیک و نارنجی خط دار رو نوشته منفی چراغ کوچیک اینارو یه کجا وصل کنم؟
در مورد تحریک شاسی لادری هم دوتا سیم هست قرمز نوشته شاسی لادری مثبت و قرمز خط دار هم نوشته شاسی لادری منفی
این دوتا رو باید به کجا بزنم؟

سلام وقتتون بخیر
برای راه اندازی قفل مرکزی این دزدگیر باید دوتا رله 5 پایه بزارین
محل سیم های قفل مرکزی در آموزش نصب خود ماشین هست
نیازی به وصل کردن سیم های چراغ کوچیک نیست .
بستگی به سیم لادری ماشینتون که تحریک منفی یا مثبت هست باید از یکی از این دو تا سیم استفاده کنید.

سلام وقتتون بخیر .یه دزدگیر هوتای بستم رو ۲۰۶ مدل ۸۳ لادریاش خراب بود ۴ تاش درای جلو را شاسی لادری پژویی گذاشتم به تحریک منفی دزدگیر درای عقب اگه نخایم پمپا عوض کنیم چطور باید فعال کنیم؟ و صندوقا باید چطور فعال کنیم ؟
و یه سوال دیگه دزدگیر هوتای وقتی سویچ داخل ماشینه و دربهارا قفل نمیکیم بعد چند دقیقه دزدگیر میره رو مدار خواستم بدونم غیر فعالیش چطوریه ممنون میشم راهنمایی کنید🙏

سلام وقتتون بخیر
درب های عقب بهتر است از روی خود قفل سیم لادری رو بگیرین مثل درب های جلو کار تمیز در نمیاد
برای غیر فعال کردن قفل اتوماتیک دزدگیر هوتای هم سوئیچ رو باز کنید و دکمه قفل رو نگه دارید.
