راهنمای کامل امکانات و ویژگی‌های دزدگیر اماکن دزدگیر CLASSIC Z4 ULTRA SECURITY

 در این ساعت گروه حفاظت و امنیت بخش اول راهنمای کامل و فارسی نصب و راه‌اندازی دزدگیر اماکن CLASSIC Z4 ULTRA SECURITY تحت عنوان امکانات و ویژگی‌های دزدگیر کلاسیک ۴ زون را برای شما کاربران گرامی تهیه و تدوین کرده است. برای مشاهده آموزش‌ها و راهنمای کاربردی در ادامه مطلب با ما همراه باشید.

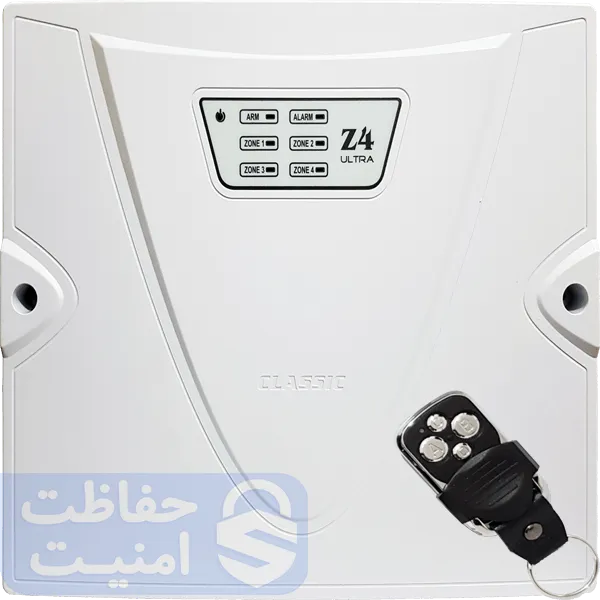

امکانات و ویژگی‌های دزدگیر کلاسیک ۴ زون



مختصات فنی:



زون باسیم	۴ عدد
زون بی‌سیم	۱۵ عدد
ریموت قابل ست شدن	۱۵ عدد
باتری	SLA 12 v ,4∼۸ Ah
برق شهر	۲۲۰∼۲۳۰ v AC
خروجی آژیر	۲ عدد VDC 14 و بلندگوی ۲۵ وات
خروجی منفی	۱ عدد قابل برنامه ریزی
شارژر	خودکار، ولتاژ ثابت
فیوز	۴ عدد
سیستم رمز	۶۴ Bit، متغیر
امکان کنترل	با ریموت و پیامک
بدنه	ABS قابل نصب روکار و توکار
فرکانس گیرنده	۴۳۳٫۹۲ MHZ
وزن بدون باتری	۱۵۵۰ گرم
ابعاد	طول:۲۸۰mm     عرض:۲۳۱mm   عمق:۸۴mm



امکانات دستگاه CLASSIC Z4 ULTRA:

• امکان کنترل نمودن سیستم با پیامک از طریق CLASIC G1 ULTRA
• امکان ست نمودن پانزده عدد چشم یا مگنت بی‌سیم با  قابلیت آدرس‌دهی
• امکان ست نمودن پانزده عدد ریموت با قابلیت آدرس‌دهی
• هشدار هوشمند برای پدال (پیامک و آژیر)
• فرستادن گزارش اتفاقات با پیامک از طریق CLASSIC G1 ULTRA
• امکان استعلام وضعیت دستگاه و برق شهری از به وسیله پیامک
• برنامه گوشی موبایل جهت گوشی‌هایی با سیستم عامل اندروید و یا IOS



امکانات ویژه:

• زون‌های بی‌سیم: این زون‌ها جهت برقراری ارتباط مستقیم دستگاه با چشم بی‌سیم و مگنت بی‌سیم طراحی شده است، تحریک شدن این زون به وسیله چراغ زون‌های ۲ و یا ۳ نشان داده می‌شود. دستگاه دارای قابلیت آدرس‌دهی می‌باشد و در صورت استفاده از G1 ULTRA به وسیله پیامک قادر به مشخص کردن دقیق چشم و یا مگنت بی‌سیم تحریک شده می‌باشد.

           نکته: می‌توان به طور همزمان بر روی زون‌های ۲ و ۳ از چشم بی‌سیم و باسیم استفاده نمود.

• حفاظت مضاعف: اگر فیوز “AUX” در حالت فعال بودن دستگاه بسوزد دستگاه هشدار خواهد داد. این ویژگی جهت جلوگیری از ایجاد اتصال در سیم‌کشی مفید می‌باشد.

           نکته: درصورتی که دستگاه به محض روشن شدن آژیر می‌زند، باید سالم بودن فیوز “AUX” را بررسی نمایید.

• خروجی گزارش (LOG): با اتصال خروجی LOG به ورودی LOG در CLASSIC G1 ULTRA همه‌ی اتفاقات و فعالیت‌های مربوط به سیستم حفاظتی به وسیله‌ی پیامک به اطلاع شماره‌ی کاربران ذخیره شده در حافظه‌ی ۱ و ۲ دستگاه می‌رسند.

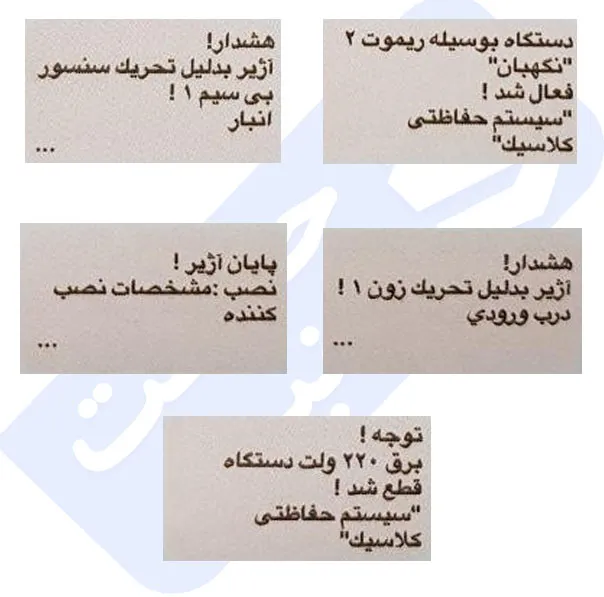

برای مثال:



            نکته: از طریق برنامه CLASSIC SETUP گیرندگان گزارش‌ها را می‌توان انتخاب کرد.

            نکته: وجود … (سه نقطه) در انتهای پیامک نشانگر ادامه‌دار بودن گزارش می‌باشد.

• حذف خودکار زون: در حالتی که یکی از زون‌ها باز بماند، دستگاه برای آن زون دو دوره آژیر می‌زند و سپس آن زون را از مدار خارج می‌کند. هر زمان که آن زون بسته شود، دوباره به مدار بازخواهد گشت. باز و بسته شدن زون به دفعات می‌تواند موجب آلارم گردد.



طرز کار دستگاه CLASSIC Z4 ULTRA:

دستگاه CLASSIC Z4 ULTRA دارای سه حالت فعال (ARM)، غیر فعال (DISARM) و نیمه‌فعال (PARTSET) می‌باشد، که در ادامه به شرح آن می‌پردازیم:

• فعال (ARM): بافشار دکمه “A” ریموت، دستگاه با یک تک آژیر (یک بیپ طولانی که از بلندگوی داخلی پخش می‌شود فعال می‌شود). چراغ “ARM” جهت نشان دادن فعال بودن دستگاه روشن خواهد شد. در این حالت تمامی زون‌ها فعال هستند. با فشار مجدد دکمه “A” آژیر اضطراری به صورت لحظه‌ای فعال خواهد شد.
• غیرفعال (DISARM): با فشار دادن دکمه‌ی “B” ریموت، دستگاه با دو تک آژیر غیرفعال می‌شود. اگر در زمان فعال بودن دستگاه آلارم داشته باشد، دستگاه این موضوع را با یک تک آژیر اضافه اعلام خواهد کرد. در حالت غیر فعال اگر زون ۴ در حالت ۲۴ ساعته قرار داشته باشد، در صورت تحریک آن، دستگاه یکبار آلارم می‌دهد. در این حالت با فشار دکمه “B” ریموت، آلارم قطع خواهد شد و آن زون نیز غیرفعال خواهد شد. برای فعال شدن آن زون کافیست دستگاه یکبار فعال و سپس غیرفعال شود.
• نیمه فعال (PARTSET): با فشار دادن دکمه “C” دستگاه با یک بیپ کوتاه (فقط از طریق بلندگوی داخلی) نیمه‌فعال می‌شود، در این حالت تنها زون‌های ۱ و ۲ فعال خواهند بود. اگر زون ۴ در حالت ۲۴ ساعته قرار داشته باشد، در این وضعیت نیز فعال خواهد بود. چراغ “ARM” در این حالت به شکل  چشمک‌زن خواهد بود.

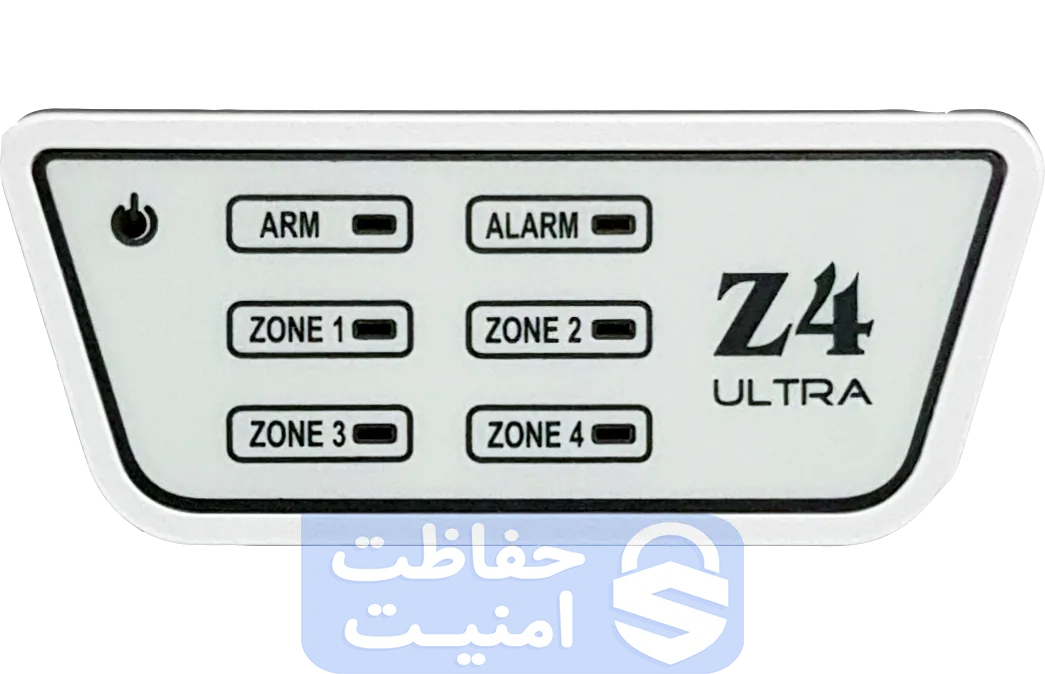

چراغ‌های دستگاه:



“PAWER”: روشن بودن این چراغ نشان دهنده متصل بودن برق شهر می‌باشد.

“ARM”: این چراغ سه حالت دارد:

• در حالت فعال این این چراغ به طور ثابت روشن خواهد بود
• در حالت غیرفعال این چراغ خاموش خواهد بود.
• در حالت نیمه‌فعال این چراغ به صورت چشمک‌زن روشن خواهد بود.

“ALARM”: این چراغ در هنگام فعال شدن آژیر روشن خواهد شد. پس از اتمام مدت زمان آژیر یا غیرفعال شدن دستگاه، این چراغ به صورت چشمک‌زن روشن خواهد بود، تا وقوع آلارم را به اطلاع کاربر برساند.

“ZONE 1 ,ZONE 2 ,ZONE 3 ,ZONE 4”: در حالت غیرفعال با تحریک هر منطقه (باز شدن مدار مربوط به آن) چراغ زون مربوط به آن منطقه روشن خواهد شد و با رفع تحریک چراغ خاموش خواهد شد. ولی اگر دستگاه در حالت فعال باشد، در صورت تحریک هر زون، چراغ مربوط به آن زون روشن شده و روشن باقی خواهد ماند، حتی با غیرفعال شدن دستگاه نیز این چراغ روشن خواهد ماند تا مسیر تحریک را برای کاربر مشخص نماید ( در این حالت چراغ “ALARM” به صورت چشمک زن خواهد بود). برای پاک شدن حافظه‌ی آلارم کافیست که دستگاه را یکبار فعال و غیرفعال نمایید.





راهنمای سریع استفاده از ریموت +SMART 7:

کلید ریموت	دستور
A	دستگاه فعال (ARM). فشار مجدد: آژیر لحظه‌ای
B	دستگاه غیرفعال (DISARM)
C	دستگاه نیمه‌فعال (PARTSET) (زون ۱ و زون ۲ فعال)
D	آژیر اضطراری یا درب بازکن (قابل برنامه ریزی)
A+C	فعال یا غیرفعال کردن دینگ دانگ





راهنمای سریع کنترل کردن دستگاه با پیامک از طریق G1 ULTRA:

متن SMS برای ارسال	دستور
*۱۲۳۴*۲۱*	فعال کردن (ARM)
*۱۲۳۴*۳۱	غیر فعال (DISARM)
*۱۲۳۴*۲۲*	استعلام وضعیت دستگاه
*۱۲۳۴*۰۰	توقف شماره گیری در هنگام تحریک
*۱۲۳۴*۸۰	درخواست مقدار شارژ

نکته: متن پیامک باید به شماره نصب شده در G1 ارسال شود.

نکته: منظور از “۱۲۳۴” رمز کاربر می‌باشد.

نکته: تنها شماره تلفن‌هایی که به عنوان مدیر تعریف شده‌اند، می‌توانند دستور ارسال نمایند (حافظه‌ی ۱ تا ۴ به صورت پیشفرض مدیرند).
